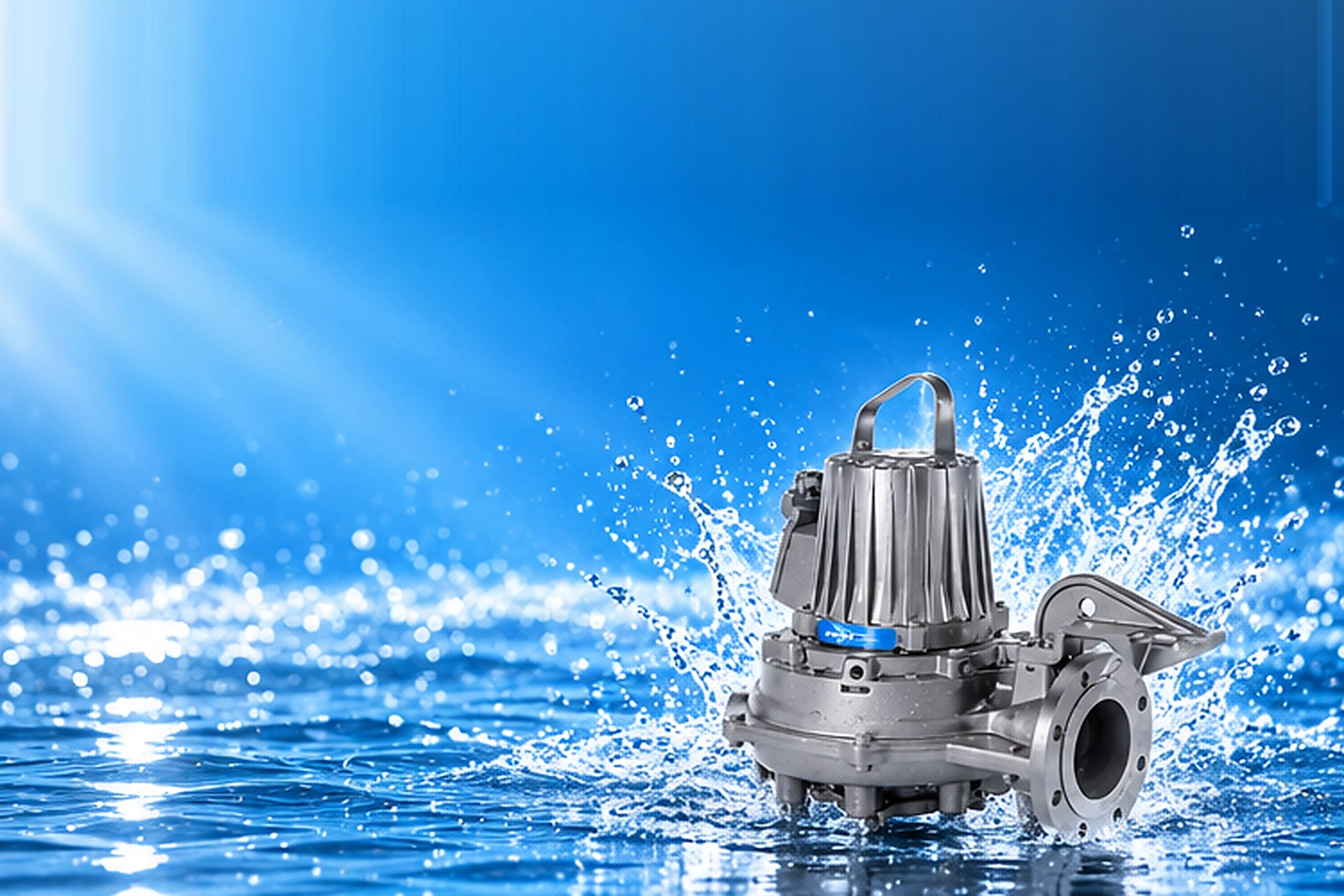

Flygt H 5530
Шламовый погружной насос с износостойкой гидравликой, мощность 5,9 кВт, выпуск 6″, для абразивных промышленных пульп и осадков.
Flygt H 5530 относится к компактной группе насосов 5500, но имеет больший выпускной патрубок и более мощный привод по сравнению с H 5520. Ориентирован на перекачивание пульпы и минеральных взвесей с повышенной интенсивностью. Проточная часть с заменяемыми износостойкими деталями и усиленным уплотнением сокращает последствия абразивного износа. Возможность оснащения агитатором следует согласовать по конкретному исполнению.
Модификации: H 5530 — более производительный вариант компактной серии 5500. Рабочие диапазоны зависят от гидравлической комплектации и подтверждаются характеристиками Q–H на конкретный насос.
Области применения
- Удаление песчаной и минеральной пульпы из шахтных и карьерных приямков
- Транспортировка абразивного шлама на обогатительных фабриках
- Удаление осадка из технологических отстойников и водосборных бассейнов
- Водоотлив при строительстве тоннелей и подземных сооружений
Преимущества
- Износостойкая гидравлика Hard-Iron с высоким содержанием хрома
- Отогнутые назад лопатки рабочего колеса уменьшают абразивное воздействие потока
- Защищённая система механических уплотнений для тяжёлого шлама
- Модульный подбор двигателя и гидравлической части под рабочую точку
- Погружное исполнение с возможностью решения задач в глубоких приямках
- Возможность агитатора для ресуспендирования осевших частиц
- Замена износостойких элементов при обслуживании
Подбор оборудования
Для точного подбора укажите расчётный расход (м³/ч) и напор (м), плотность и состав пульпы, массовую концентрацию и крупность твёрдых частиц, характер абразива, температуру и pH, глубину и условия погружения, длину и диаметр трубопровода, наличие осадка в приямке, режим работы и параметры электропитания (400 В, 50 Гц). Рабочую точку проверяем по заводской кривой Q–H для конкретного кода гидравлики и рабочего колеса.
Характеристики
| Характеристика | Значение |
|---|---|
| Мощность | 5,9 кВт (50 Гц) |
| Размер выпускного патрубка | 6″ (DN 150) |
| Варианты установки | S — переносной мокрый; P/T/Z — по исполнению и проекту |
| Модификации | H 5530 — более производительный вариант компактной серии 5500 |
| Размер отверстий приёмной сетки | 30 мм |
| Напряжение питания | 400 В, 3 фазы (исполнения заводской таблицы 50 Гц) |
| Частота электросети | 50 Гц |
| Номинальный ток | 7–12 А (по исполнению) |
| Размеры | Высота до 848 мм; ширина до 632 мм |
| Масса | 203 кг |
| Масса по модификациям | 5530 — 203 кг |
| Подача и напор | По кривой Q–H выбранного исполнения и рабочего колеса |
| Материал проточной части | Износостойкие высокохромистые детали Hard-Iron |
| Защита уплотнений | Усиленная система для абразивных сред |
| Область применения | Шлам, минеральная пульпа и абразивные взвеси |
| Температура жидкости | Обычное исполнение и вариант для тёплых сред — по документации и комплектации |
| Охлаждение | Наличие вариантов охлаждения — по модели и исполнению |
| Агитатор | Возможность оснащения — по модели и исполнению |
