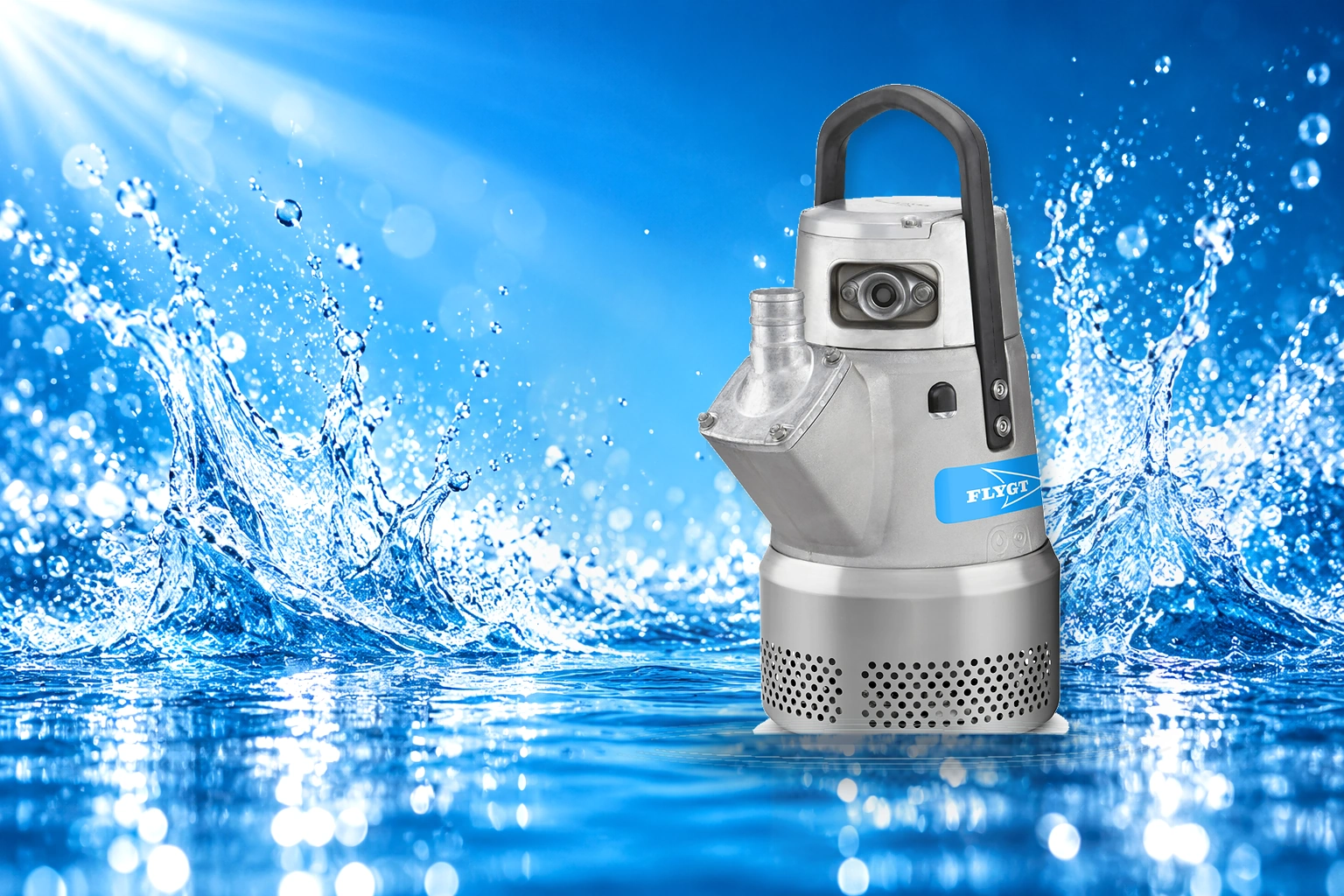

Flygt BIBO 2860 SH
Специальное высоконапорное исполнение BIBO для подъёма дренажной воды на большую высоту. Мощность 10 кВт, выпуск 3″.
Flygt BIBO 2860 SH — особая сверхвысоконапорная модификация для задач, где стандартной гидравлики 2860 недостаточно. Насос рассчитан на большой геодезический подъём и протяжённые напорные трубопроводы. Заводская таблица на 50 Гц указывает двигатель 10 кВт, выпуск 3″, массу 106 кг и высоту 975 мм.
Исполнение SH имеет другую гидравлическую характеристику, поэтому использовать кривую обычного 2860 для подбора нельзя. При проектировании необходимо проверять рабочее давление трубопровода, потери напора, режим пуска, точку Q–H и допустимую нагрузку на насос. Визуально насосы этой группы похожи, но их гидравлика существенно различается.
Области применения
- Глубокие шахтные горизонты и выработки
- Подъём воды по длинным вертикальным напорным линиям
- Ступенчатые схемы карьерного водоотлива
Преимущества
- Специальное SH-исполнение для повышенного напора
- Усиленная проточная часть для абразивной воды
- Защита механических уплотнений от твёрдых частиц
- Переносная погружная установка и доступный сервис
Подбор оборудования
Для подбора укажите требуемый расход (м³/ч), геодезический напор (м), длину и диаметр напорной линии, тип и количество твёрдых примесей, плотность, температуру и pH воды, глубину погружения, режим работы и напряжение питания. Выбор исполнения MT/HT/SH и гидравлики B/K выполняется по заводским кривым Q–H; фактические параметры и доступность комплектации следует подтвердить по полному коду заказа.
Характеристики
| Характеристика | Значение |
|---|---|
| Мощность | 10 кВт (50 Гц) |
| Размер выпускного патрубка | 3″ |
| Варианты установки | S — переносной погружной |
| Заводская серия | 2860.180 SH |
| Частота электросети | 50 Гц |
| Номинальный ток при 400 В (3 фазы) | 19 А (ориентировочно) |
| Масса без кабеля | 106 кг |
| Высота корпуса | 975 мм |
| Ширина корпуса | 425 мм |
| Диаметр отверстий приёмной сетки | 10 мм |
| Гидравлические варианты | SH — сверхвысоконапорная гидравлика, отдельная кривая Q–H |
| Напор и подача | По заводским кривым Q–H выбранной гидравлики |
| Рабочее колесо | Износостойкое Hard-Iron™ (B) |
| Защита механического уплотнения | Spin-Out™; Plug-in™ (в конструкции серии) |
| Стандартная температура жидкости | По паспорту конкретного исполнения; доступны специальные версии до 70 °C |
| Дополнительные опции | Датчики уровня, износостойкие покрытия, варианты кабелей и управления по заказу |
| Подача и напор | По кривой Q–H |
